Кольца МУВП К1, К2, К3, К4, К5, К6, К7
|
Кольцо МУВП К1, К2, К3, К4, К5
|
Кольца МУВП К-1, К-2, К-3, К-4, К-5, К-6, К-7 применяются в качестве эквивалента муфт МУВП (муфта упругая втулочно-пальцевая) и предназначены для соединения соосных валов, передачи крутящего момента от 31,5 Н*м до 16000 Н*м между ними или между валом и соединенной с ним деталью, и уменьшения динамических нагрузок. При выборе резиновых втулок МУВП (колец МУВП) к муфтам в зависимости от диаметра соединяемого вала устанавливаются: |
Обозначение колец МУВП К1, К2, К3, К4, К5, К6, К7
 |
Обозначение типоразмера: D x d x h, где: |
Размеры колец МУВП и соответствие муфтам МУВП
| Тип колец МУВП | размер: D x d x h |
Общая ширина в сборе: L = 4 шт х h |
Соответствие муфте МУВП |
| кольцо МУВП К1 (19*10*5*2.5) | Кольцо МУВП 19 x 10 x 2.5 х 5 | 20 мм | муфта МУВП - 16/3 |
| кольцо МУВП К2 (27*14*7*3.5) | Кольцо МУВП 27 x 14 x 3.5 х 7 | 28 мм | муфта МУВП - 25/3 |
| кольцо МУВП К3 (35*18*9*4.5) | Кольцо МУВП 35 x 18 x 4.5 х 9 | 36 мм | муфта МУВП - 40/3 |
| кольцо МУВП К4 (45*24*11*6.0) | Кольцо МУВП 45 x 24 x 6.0 х 11 | 44 мм | муфта МУВП - 70/3 |
| кольцо МУВП К5 (56.5*30*14*7.5) | Кольцо МУВП 56.5 x 30 x 7.5 х 14 | 56 мм | муфта МУВП - 80/3 |
| кольцо МУВП К6 (70*38*18*10) | Кольцо МУВП 70 x 38 x 10 х 18 | 72 мм | муфта МУВП - 100/3 |
| кольцо МУВП К7 (86.5*45*22*12) | Кольцо МУВП 86,5 x 45 x 12 х 22 | 88 мм | муфта МУВП - 125/3 |
Преимущества колец МУВП, относительно втулок МУВП:
- кольца МУВП из-за небольшой собственной высоты намного проще насаживаются на пальцы, т.к. посадка осуществляется с небольшим «натягом», для чего прикладывается некоторое усилие прямо пропорциональное площади поверхности трения между резиной и металлом. Поскольку высота одного кольца МУВП значительно меньше высоту втулки МУВП, соответственно и усилие, прикладываемое при монтаже колец МУВП в четыре и больше раз меньше. Кроме того, значительно снижается риск повредить внутреннюю поверхность кольца при монтаже.
- в некоторых случаях, длина пальцев отличается от стандартных. На палец может одеваться от трех до шести колец МУВП. В этом случае втулки МУВП приходится резать, а кольца МУВП просто набираются в нужном количестве.
- кольца МУВП получаются дешевле, поскольку пресс-форма для их изготовления и сам процесс изготовления оказывается проще.
Рекомендации по подбору размера и количества колец МУВП в сборе
Для соединения вала электродвигателя с быстроходным валом редуктора используют кольца МУВП (или, устаревшее, упругую втулочно-пальцевую муфту МУВП). Типоразмер колец МУВП (K-1, K-2, K-3, K-4, K-5, K-6, K-7) выбираем по величине наибольшего диаметра соединяемых валов с учетом ограничения Ткр Ткр], где Ткр – крутящий момент на валу. [Ткр] – табличное значение (смотри рисунок и таблицу ниже) крутящего момента для требуемой муфты.
Основные параметры упругих втулочно-пальцевых муфт по ГОСТ 21424-75:
 |
Rings MUVP K1, K2, K3, K4, K5, K6, K7
Manufacturer code: 20011

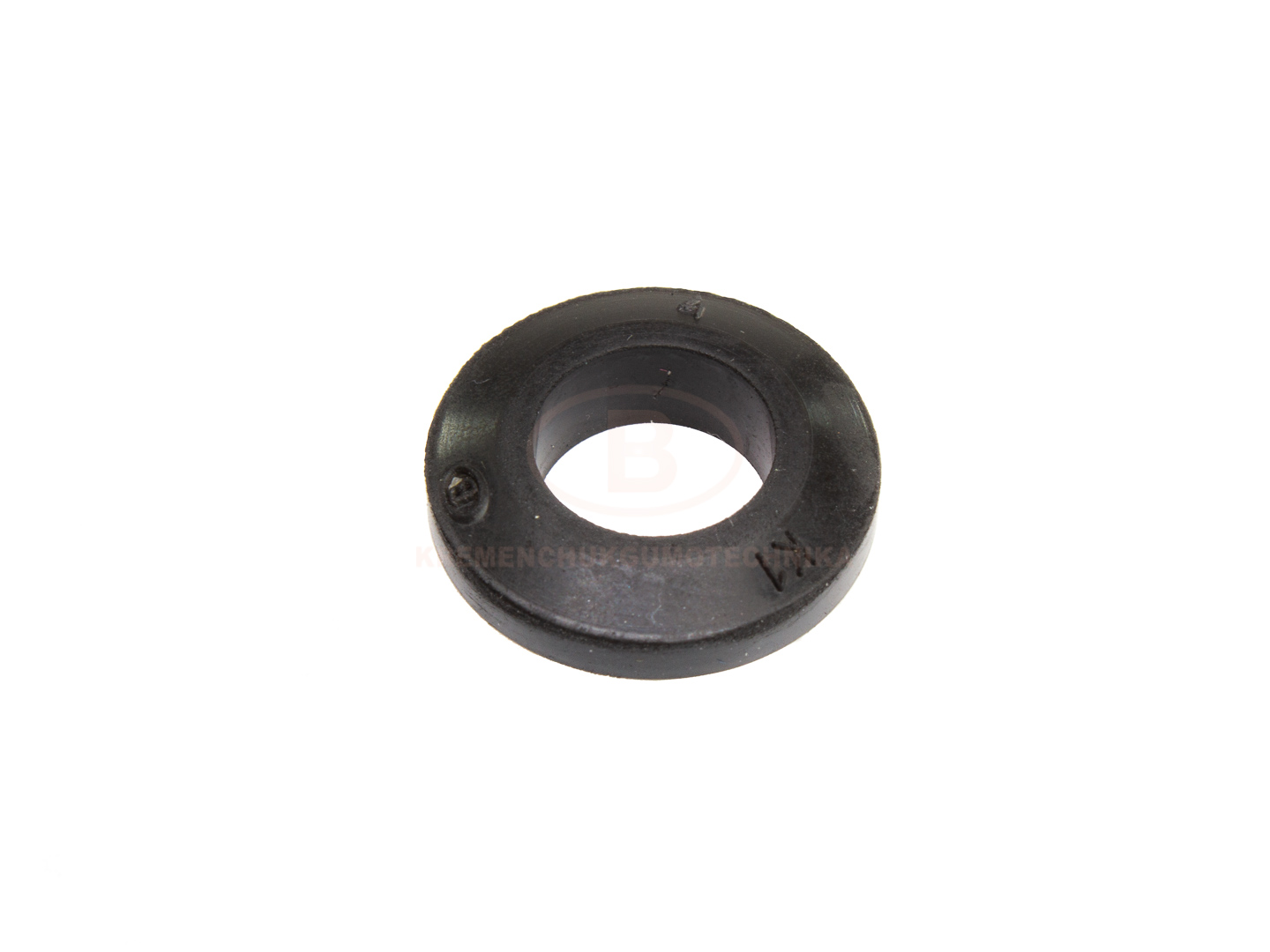

O-ring MUVP K1 (19 x 10 x 2.5 x 5)
compliance with MUVP coupling - 16/3,...
Manufacturer code: 20012

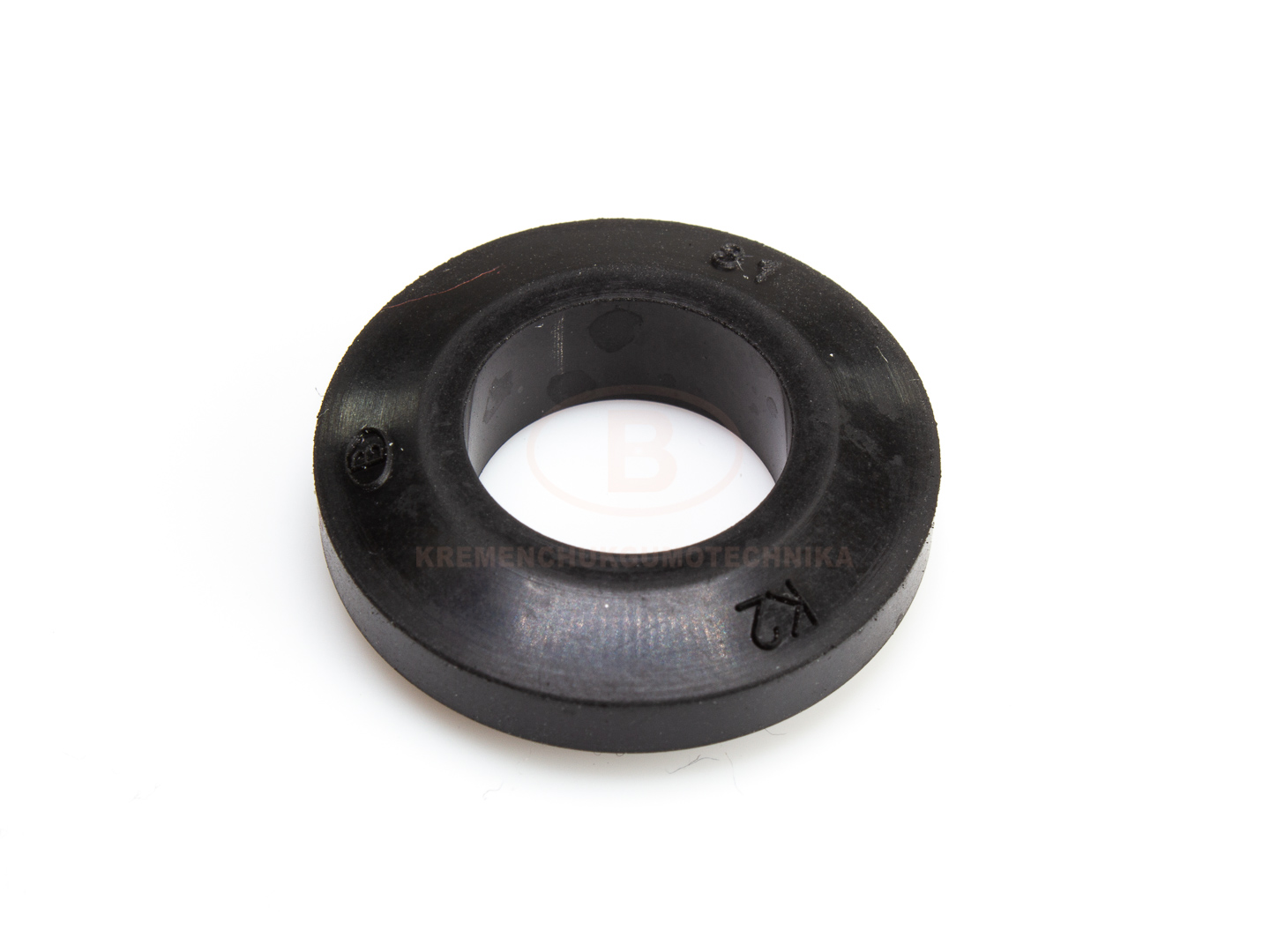

O-ring MUVP K2 (27x14x3.5х7)
compliance with the MUVP coupling -...
Manufacturer code: 20013

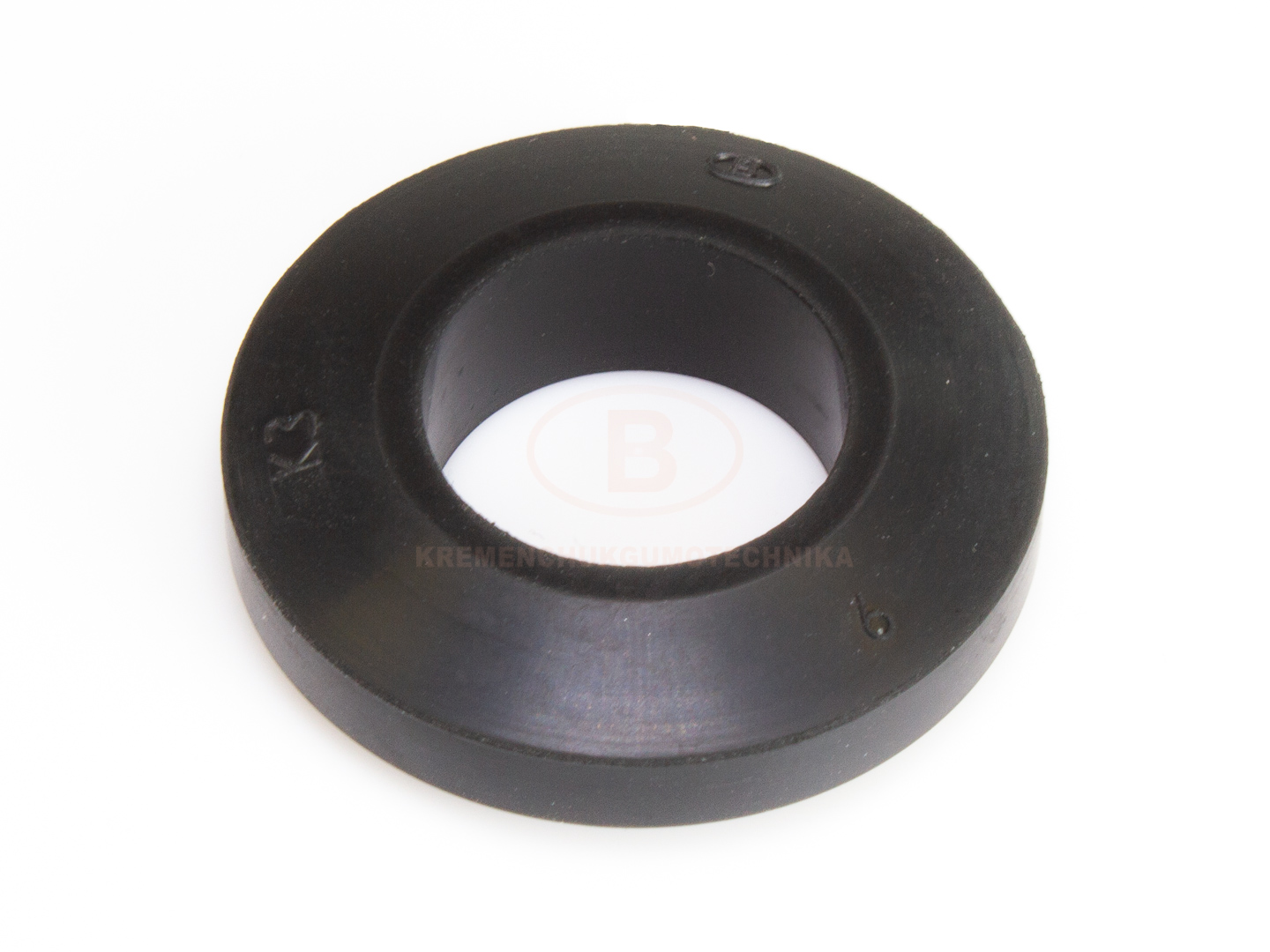

O-ring MUVP K3 (35x18x9х4.5)
compliance with the MUVP coupling -...
Manufacturer code: 20014

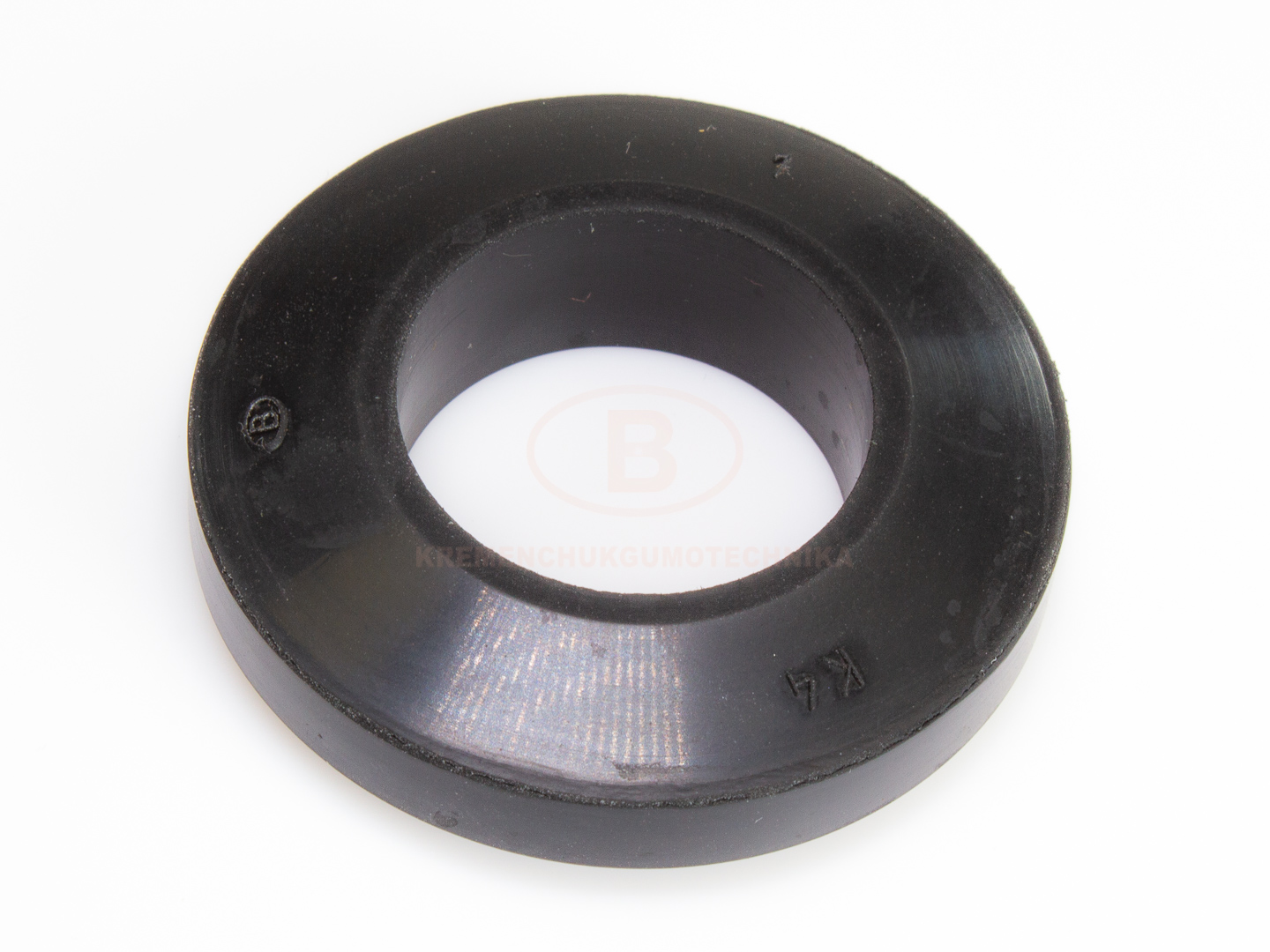

Coupling ring MUVP K4 (45х24х6х11)
33.04.00.04-002, compliance with the...
Manufacturer code: 20015

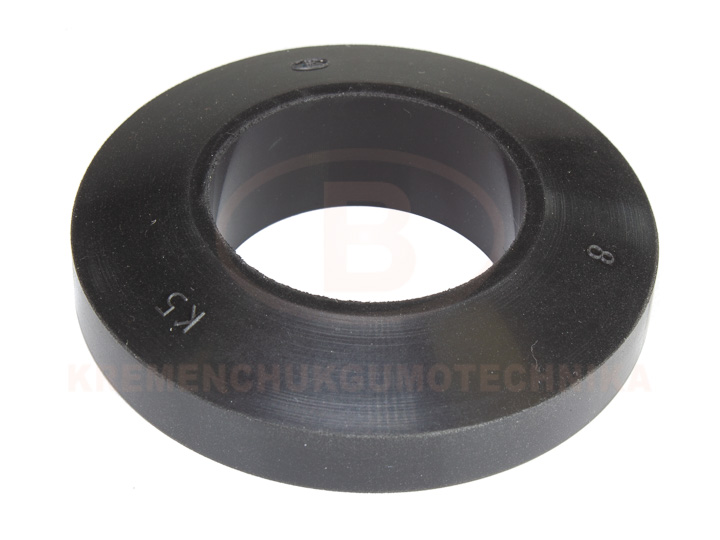

Ring MUVP K5 (56.5x30x7.5x14)
compliance with the coupling MUVP -...
Manufacturer code: 20016

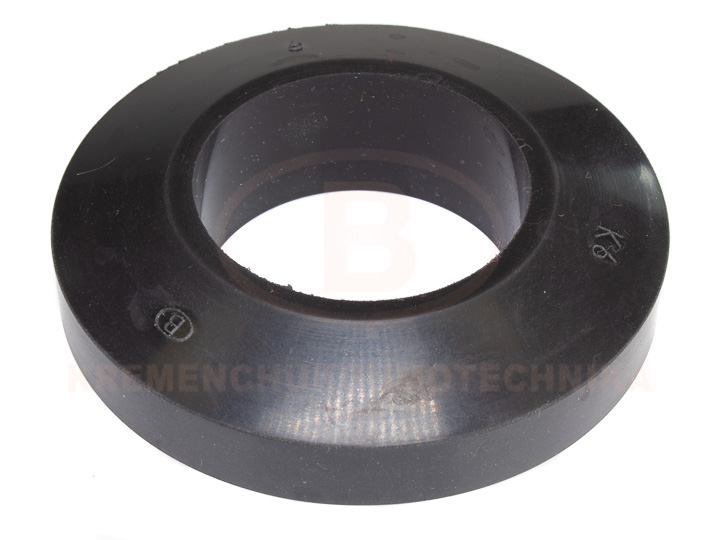

Ring MUVP K6 (38x70x10x18)
compliance with the coupling MUVP -...
Manufacturer code: 20017

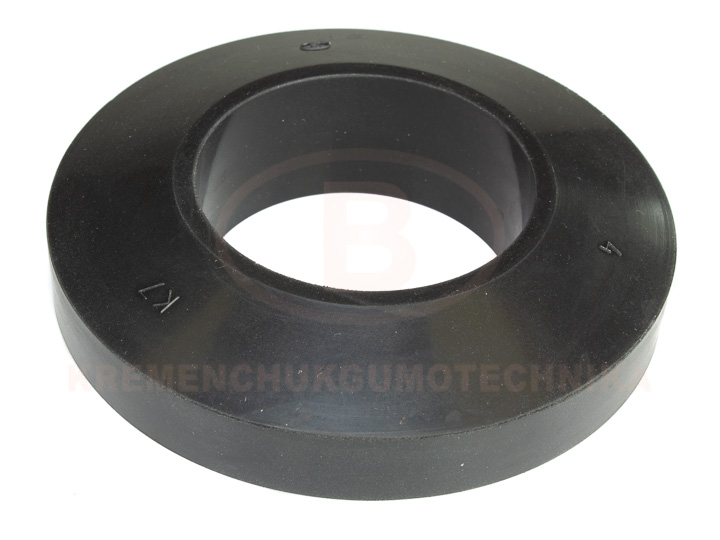

Ring MUVP K7 (45h86,5x12h22)
compliance with the coupling МУВП -...
